逼特逼视频在线观看,久久av色,人人澡超碰碰

目前，新型墻體材料已廣泛應用在室內家裝中，內墻表面采用涂料飾面做法的建筑物較多。通過調查可知，發現墻面裝飾工作一般完成兩個月后，體表面不同位置即出現大小不同的規律性開裂。

一般來說，內墻面裝飾性開裂的基本規律為：

（1）不同材料交接處墻面開裂。如鋼筋混凝土墻、柱、梁構件與砌筑材料交接處，鋼筋混凝土墻、柱、梁構件與木作或其他裝修材料交接處，砌筑材料與木作或其他裝修材料交接處開裂等。

（2）墻面空鼓部位開裂。

（3）墻面標筋、護角部位開裂。

（4）施工縫部位墻面開裂。如飄窗鋼筋混凝土板、懸挑裝飾用鋼筋混凝土構件施工縫處開裂等。

（5）預埋管線部位處墻面開裂。

（6）空心磚砌體墻面開裂。

（7）門洞頂部墻面開裂。

通過分析，可以看出墻面開裂的成因如下：

第一，不同材料交接處墻面開裂基本原因：

（1）不同材料交接處存在建筑上的通縫缺陷；

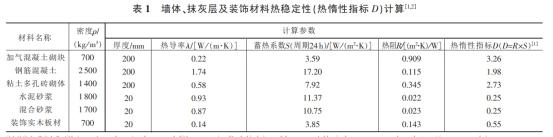

（2）不同材料的熱導率、蓄熱系數、熱阻、熱惰性指標等差異較大（表1），導致不同材料的熱穩定性難以統一或接近一致。由于環境溫度變化引起不同材料穩定性不一致，造成不同材料交接處體積變形量存在差異，墻面出現開裂就顯而易見。這種裂縫表現較規則，一般是沿不同材質的交界處開裂，或沿不同材質的輪廓線處開裂。如鋼筋混凝土墻、柱與砌筑磚墻交界處，室內墻體中的木質隱藏門周圍處等。

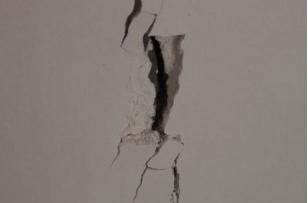

第二，墻面空鼓部位開裂一般以空鼓部位為中心向四周呈發散性開裂。其原因主要是抹灰基層處理不好或抹灰工藝存在問題。

第三，施工縫部位墻面開裂基本反映出基層施工縫留置規則，實際上是結構主體施工中存在的微缺陷。

如何有效防治墻面開裂，結合經驗總結如下：

第一，新型墻面涂料應安全可靠一些裝飾完成的墻面開裂，往往是面層油漆變形和基層墻體變形不統一引起的。這樣的情況實例反映出面層油漆在墻體變形處褶皺嚴重，駁除表面油漆后，下部抹灰層常常難以觀測到裂縫。這種現象主要是表面油漆在墻體發生變形時，油漆面層發生了非彈性變形所致。

第二，對于大多數室內墻面裝飾常采用涂料簡單處理，可使用高品質的無機涂料進行裝飾，如沸石內墻壁材等。

在多數情況下，墻面開裂都是由其中的水分揮發引起的。水分可能繼續揮發，所以就算修補也可能繼續開裂。另外，如果只是小面積重新刷漆，新漆和舊漆會有色差。如果對裝修質量要求高，想減少開裂，可先在墻上貼無紡布，這可減少80%以上的開裂。貼無紡布時要用優質膠水，當然，費用會增加。

墻面裝飾性開裂問題分析

加盟招商

沸石壁材

精品案例

新聞動態

走進木蘭清

國投盛世承德環保建材有限公司
